Mål

Mållet med den här skrivaren är att bygga en relativt snabb 3D-skrivare som uppfyller följande mål:

Botiker

Komponenter

Kropen

Baserad på en Mingda Glitar 6c

X Y axel ram

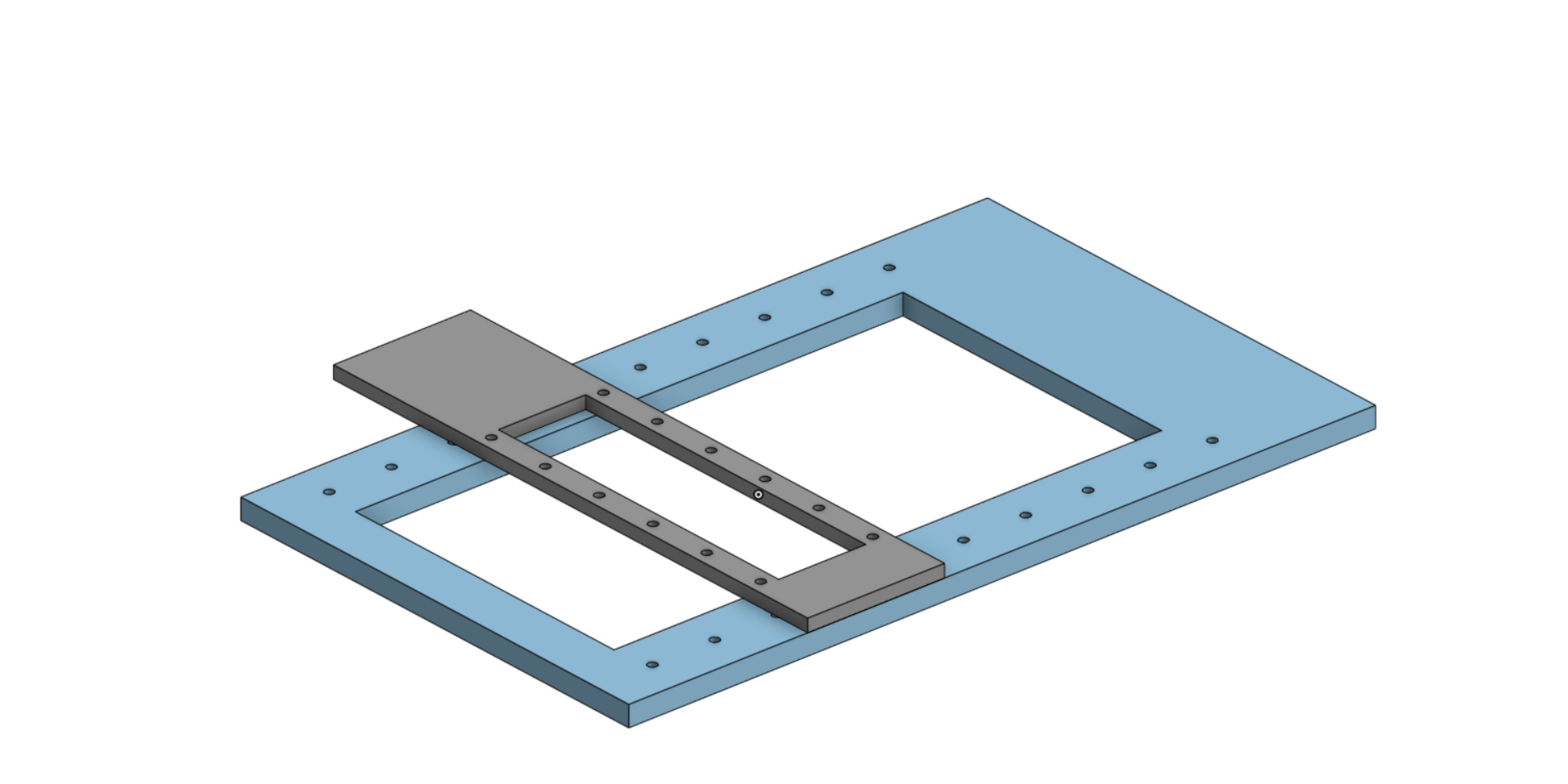

xy Axlen är en modefierad Monolith Gantry där jag har anpassat dimensionerna så att de får plats i ramen och jag har ersatt 3030 aluminium extrusion med 30x30 stålrör och 30x20 stålrör för Y-axeln eftersom den är mindre. De stålplattor som kommer att krävas för Monolith Gantry kommer att skäras ut av något lokalt företag, stålrören kommer att köpas lokalt och hålen kommer att borras på ETF, och alla komponenter mådellar som behöves till Monolith Gantry kommer köpas från 3dkatten Kommmer använda 9mm gt3 belten eftersom att dem är styvare

Z axel

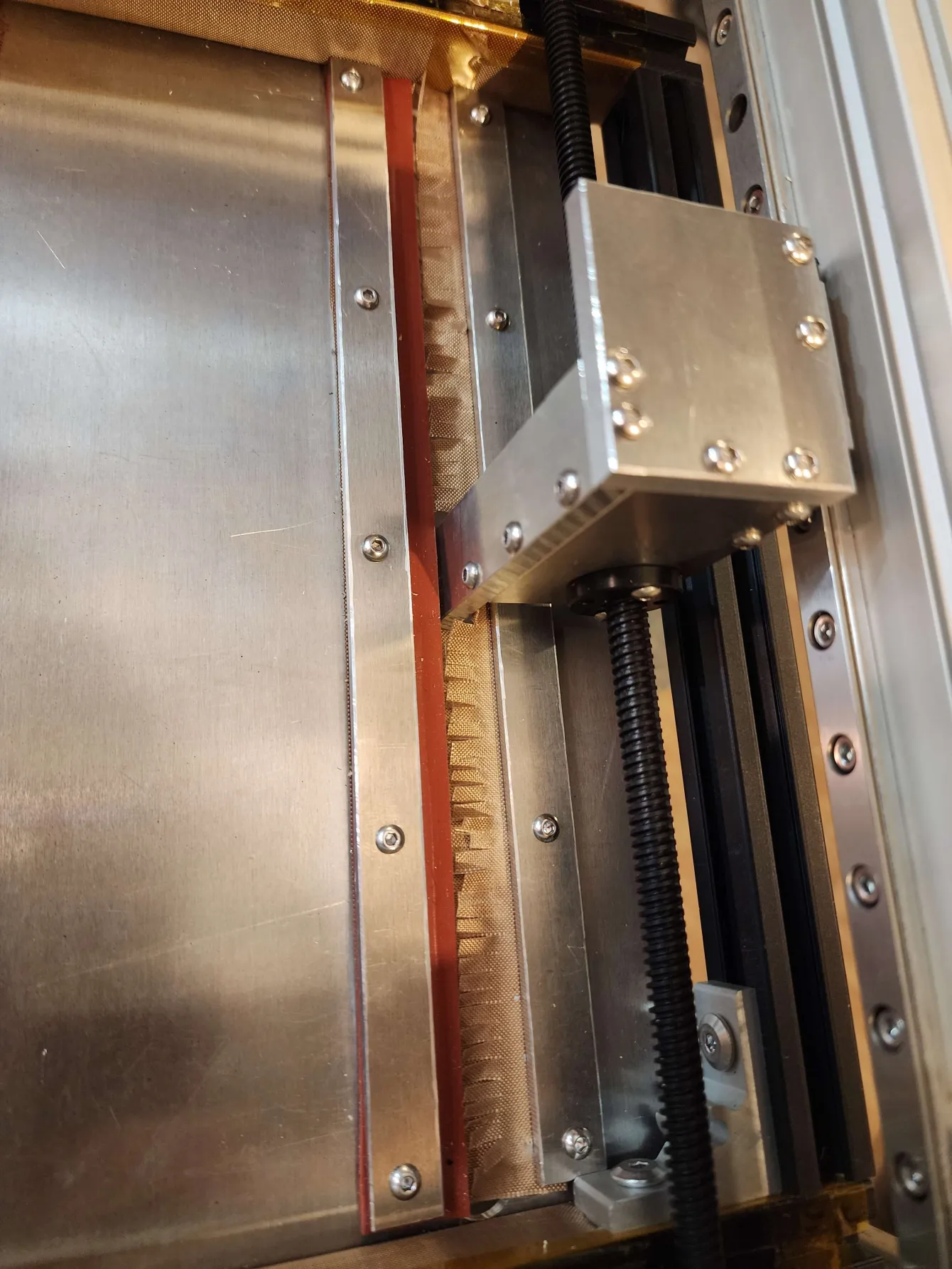

Tills vidare kommer jag behålla den ursprungliga Z-axeln, men jag kommer nog uppgradera till en trepunkts dynamisk platta i framtiden.

Design

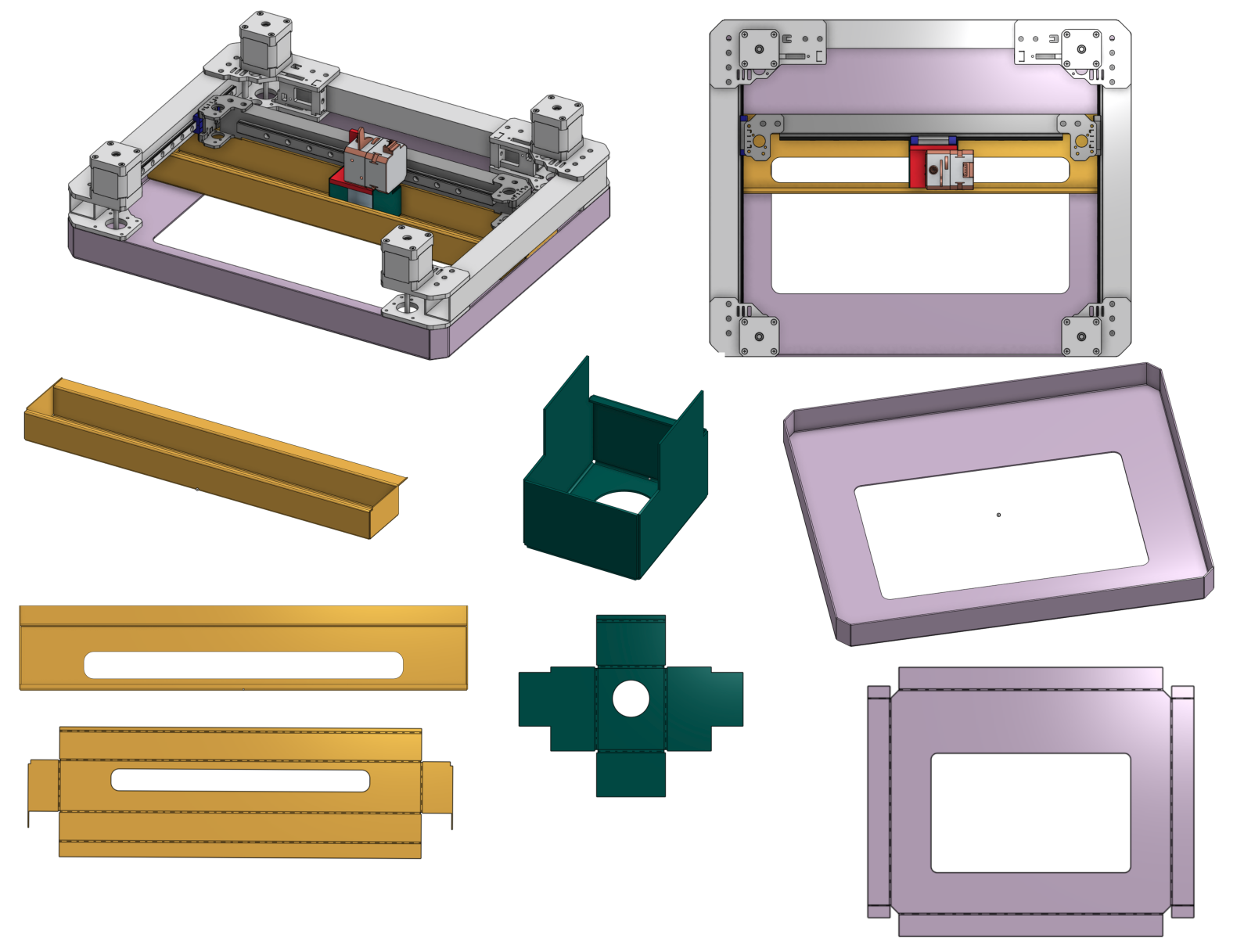

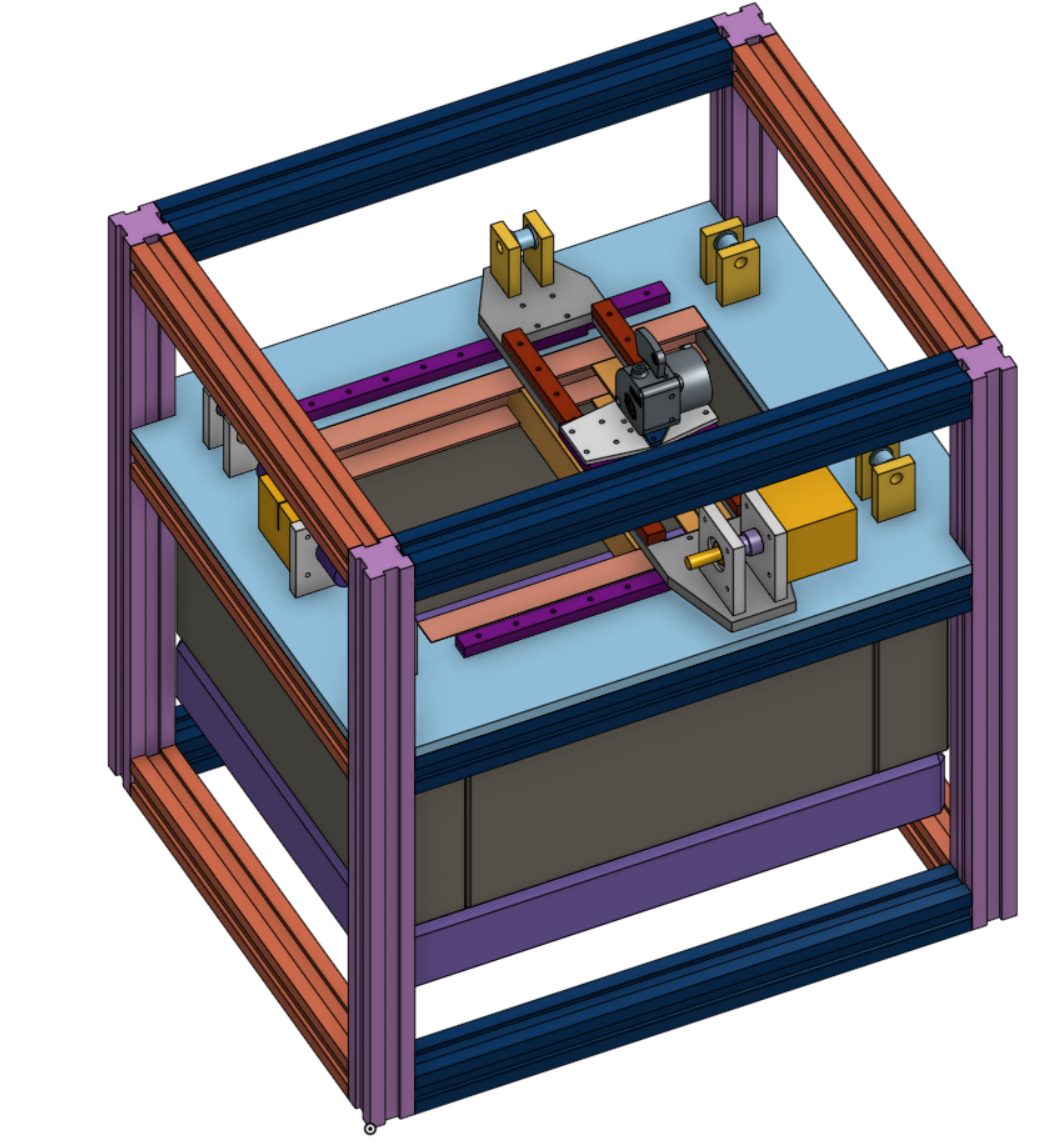

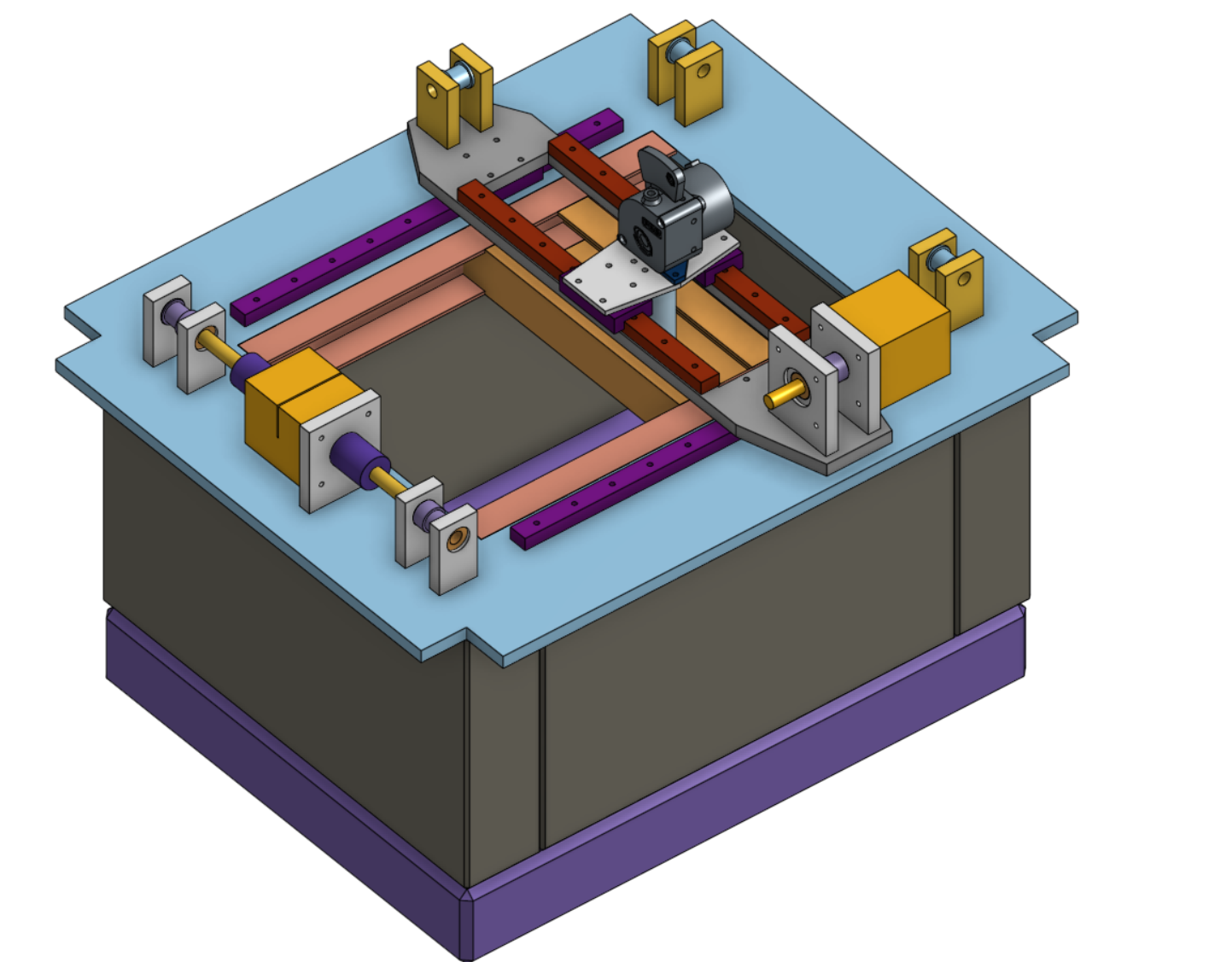

Har nu gjord en första design runda med bellows

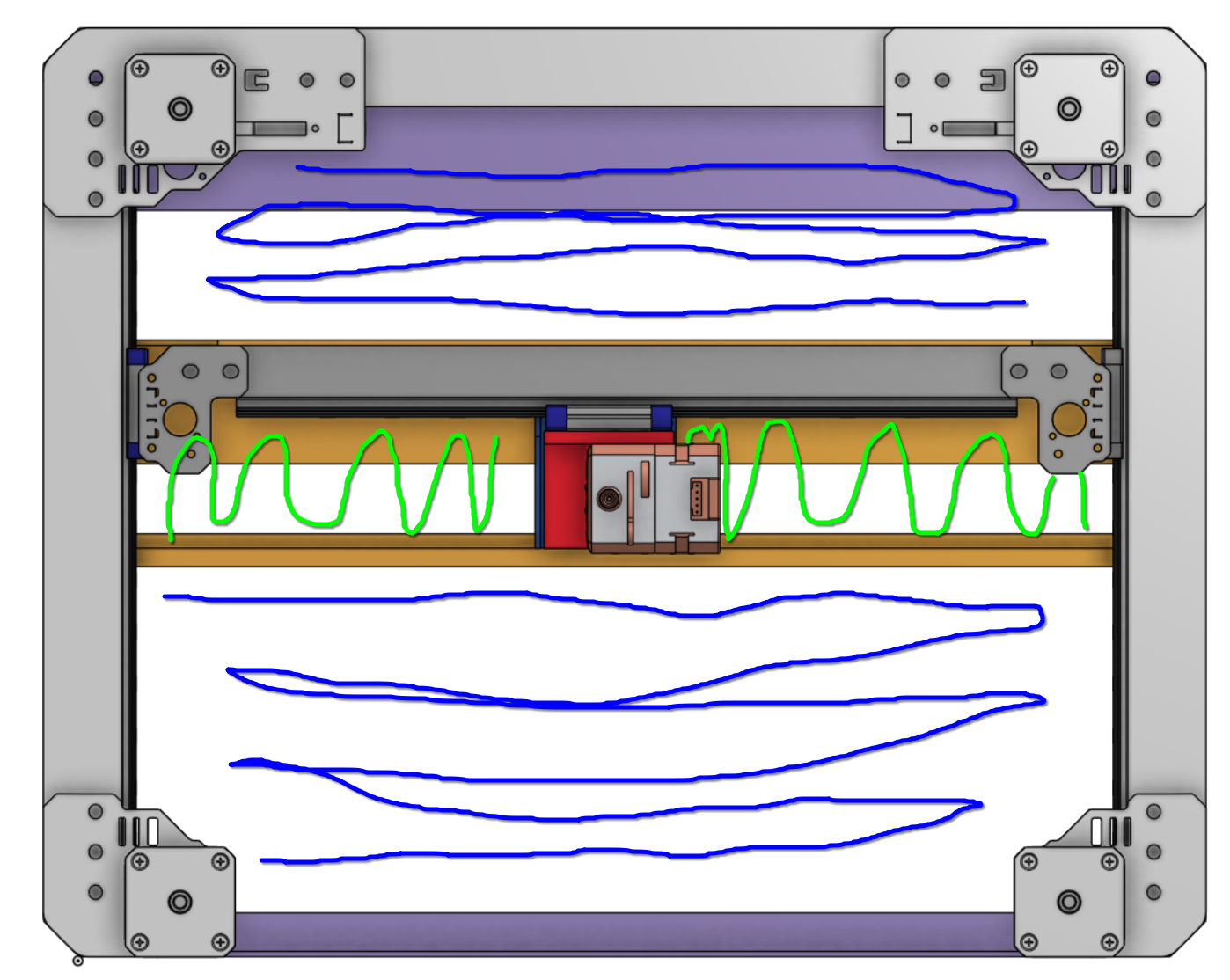

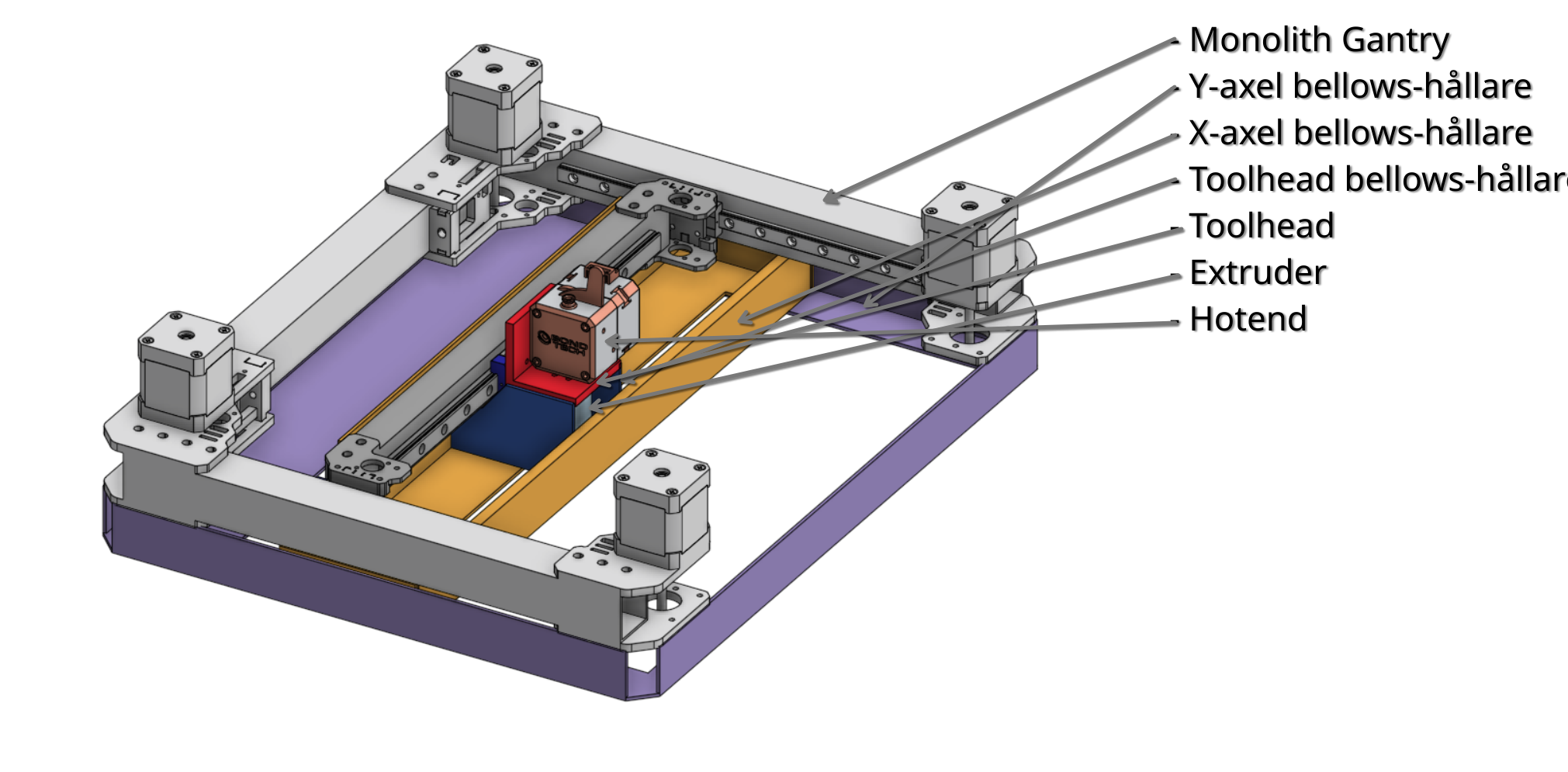

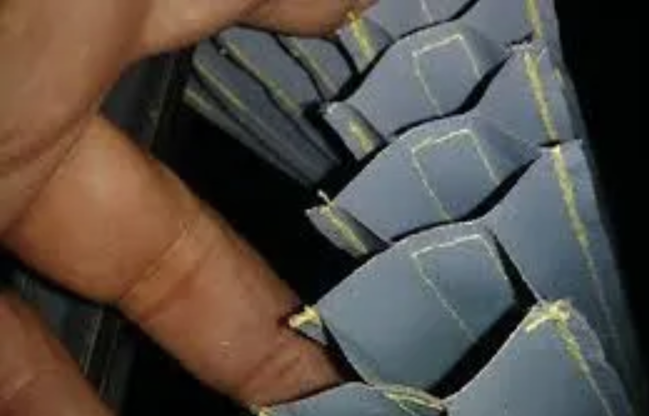

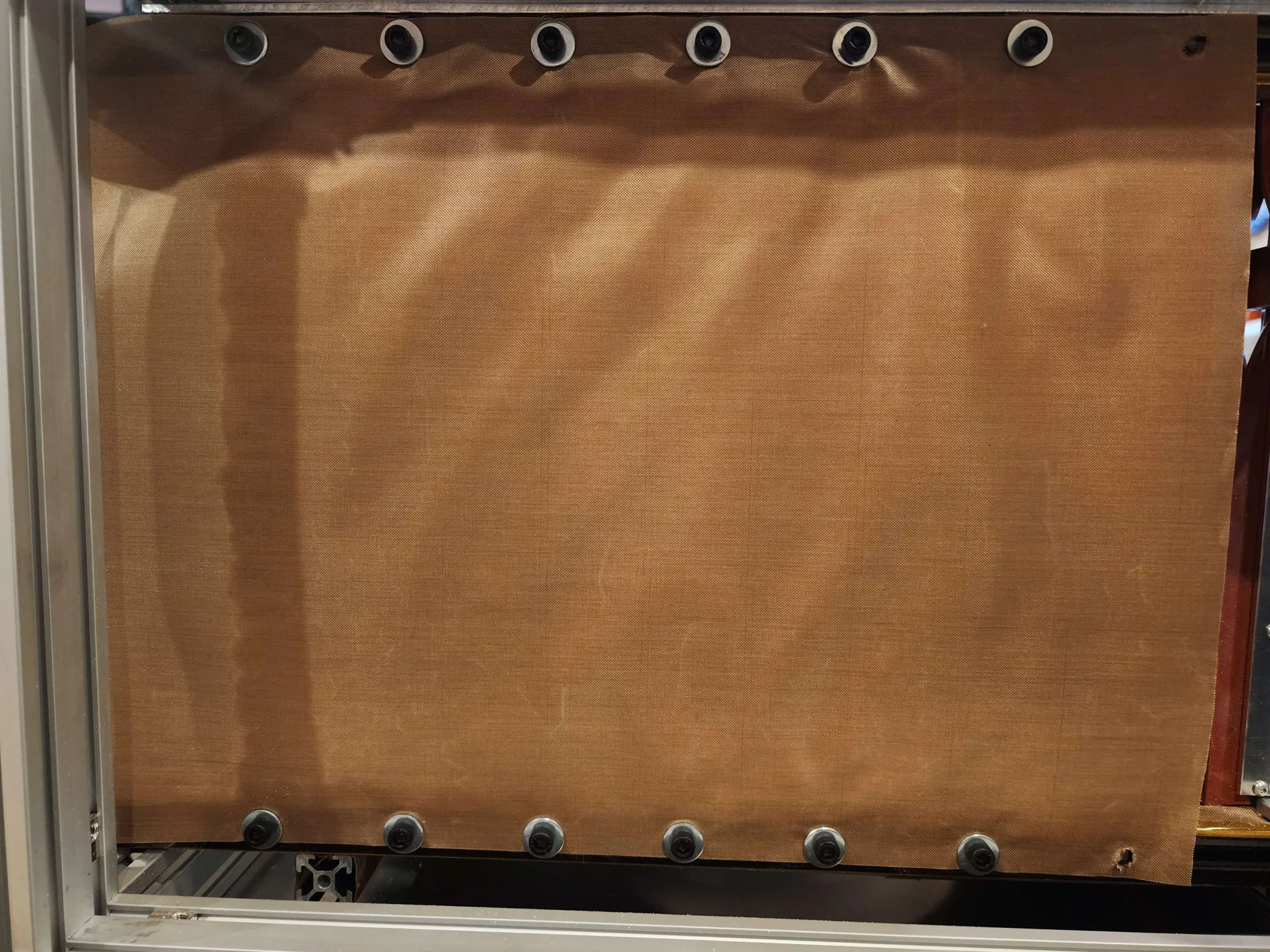

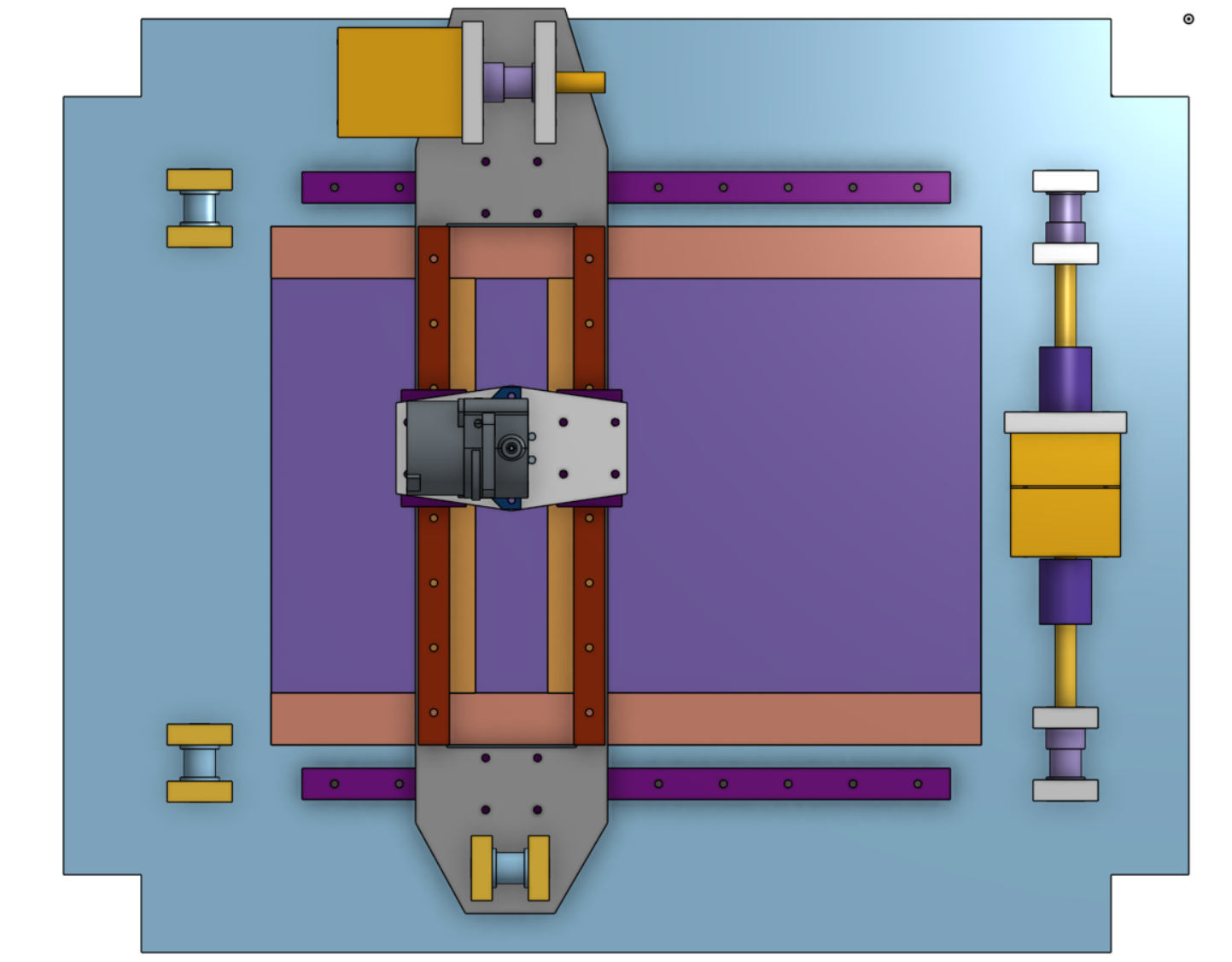

Detta systemet använder bellows för att skyda electroniken från den varma kammaren. den har 4 bellows, två för y(blå) och x(grön)

Updatterad modellen av hållarna till bellowsen så att dem faktiskt kan poduseras

Extruder allternative

Det fins 3 alternativ hur jag vill göra med dellen som mattar plast

  1. BondTech idax(har inte sleps när jag skriver detta)
    1. Problemet med detta alternativ är att det inte når den temperatur jag vill ha.
    2. Ett annat är att det inte kommer att passa med systemet jag har som värmesköld.
    3. Fördelen är att det är en tool changer.
  2. LGX PRO + LGX ACE Magnum
    1. Problemet med det här valet är att det kommer att vara lagom dyrt och väga ganska mycket.
    2. Fördelen är att den är en hållfast design som kommer att hålla och låta mig printa ganska snabbt eller verkligen smälta plasten.
  3. Calamity Toolhead(eller en annan all metal design som använder en Chube conduction eller Chube Air )
    1. Största nackdelen är att den väger ett halvt ton och kommer att kosta en förmögenhet.
    2. Fördelarna är att den kommer att kunna smälta enorma mängder plast och snabbt kyla ner dem.
  4. Chube conduction + Chube Conduction LGX Water Block eller LGX Champ Adapter + LGX PRO
    1. Största nackdelen är att den inte kommer att vara så stabil, och om vattenvarianten används så måste jag dra vattenkylning.
    2. Fördelarna är att den kommer att kunna smälta enorma mängder plast, och att den är vattenkyld så om jag ändå behöver dra vattenkylning så är den användbar.

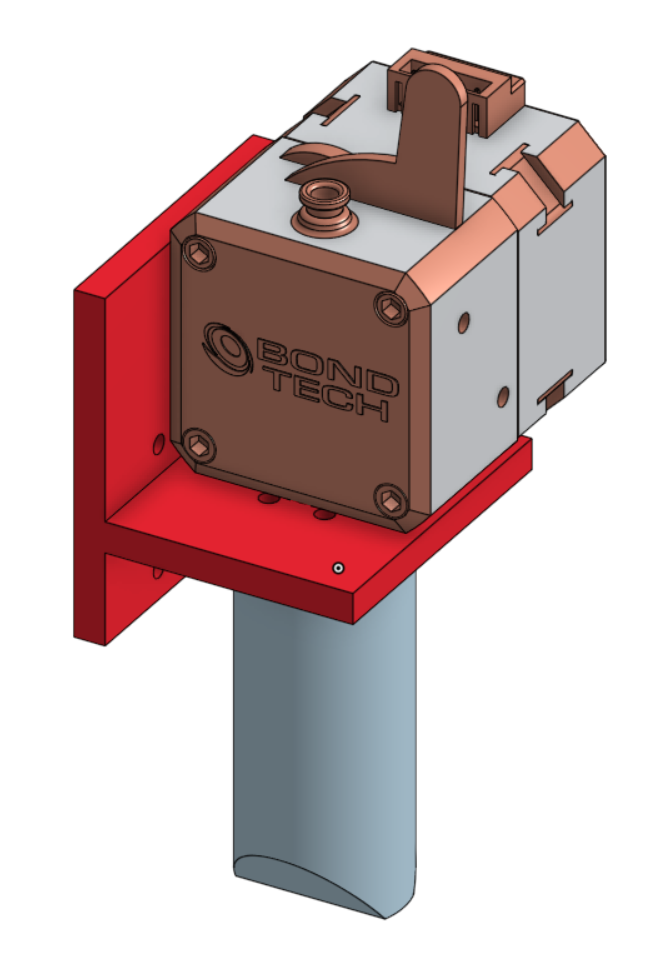

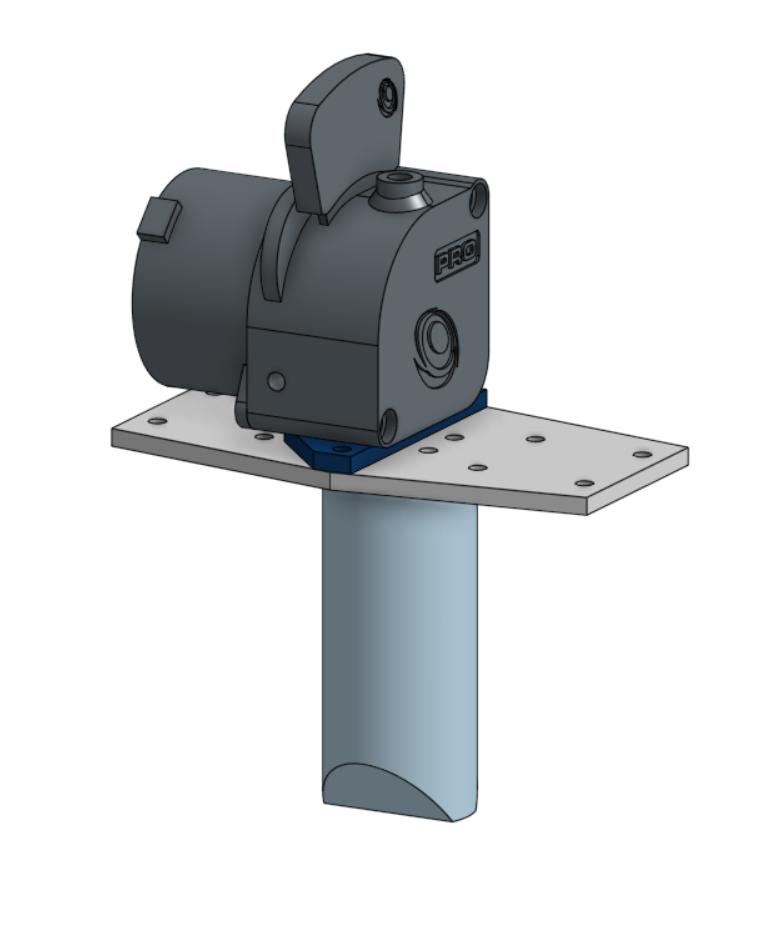

Vald extruder

LGX eller LGX pro, Chube air med vatenkylnign, och en egen designad fäste

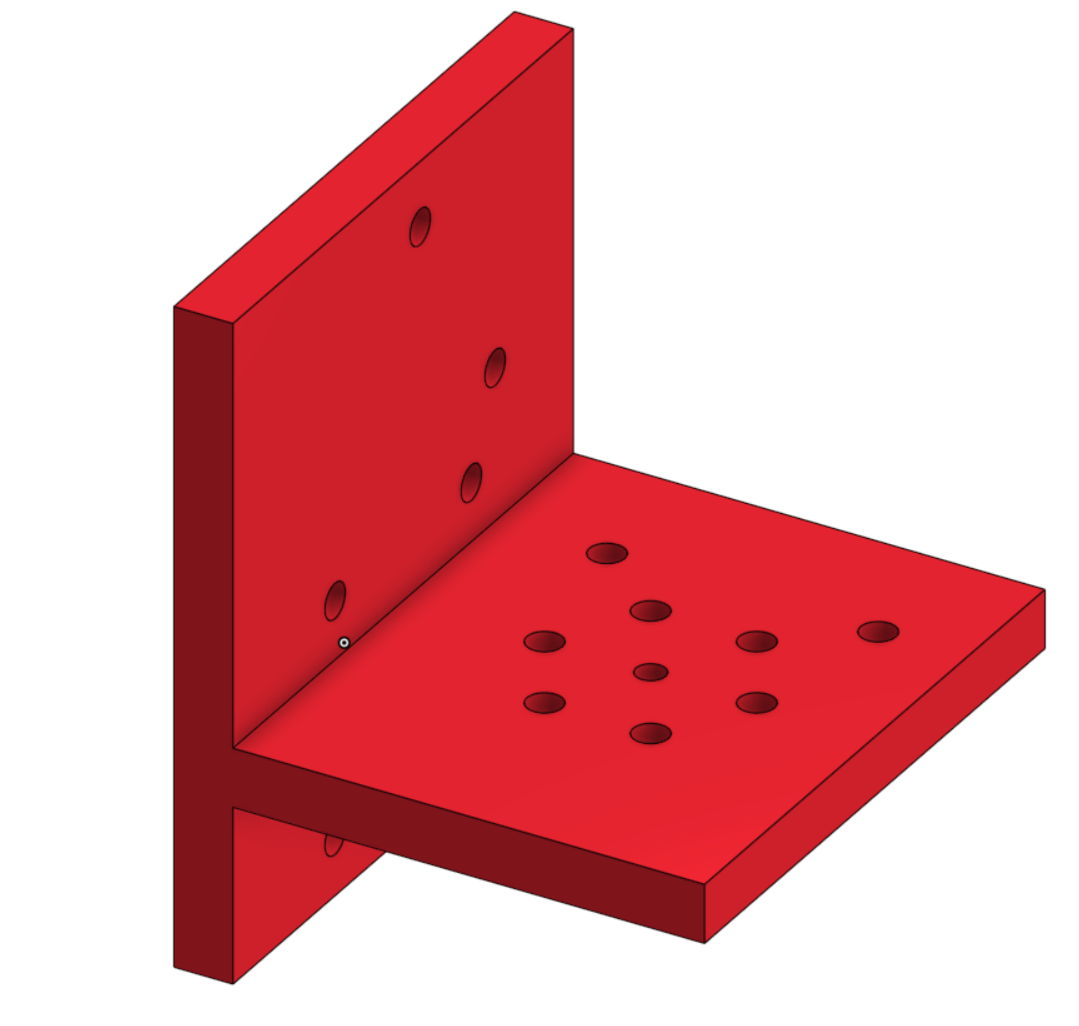

Fäste

gjord av aluminion i två dellar
